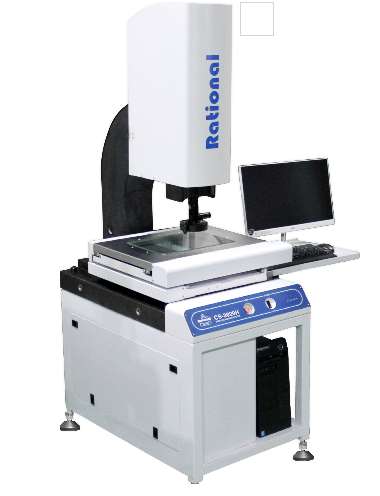

万濠一体式全自动影像仪CS-4030H

产品目录

联系方式

联系人：业务部
电话：025-8181974
邮箱：service@feiyue68.com

当前位置：首页 >> 产品展示 >> 影像仪 >> 正文

所属目录：影像仪

搜索关键字：万濠一体式全自动影像仪CS-4030H

信息简介：万濠一体式全自动影像仪CS-4030H

万濠一体式全自动影像仪CS-4030H详细信息：

“万濠一体式全自动影像仪CS-4030H”参数说明

是否有现货：	是	认证：	CE
品牌：	万濠	加工定制：	否
操作方式：	鼠标自动控制	分辨率：	0.0005（mm）
测量行程：	400*300	放大倍率：	0.7X-4.5X
测量精度：	(1.9＋L/100)μm	外形尺寸：	120017001800（mm）
型号：	CS-4030H	规格：	CS-4030H
商标：	万濠	包装：	木箱

“万濠一体式全自动影像仪CS-4030H”详细介绍

全自动二次元影像仪产品用途：CS-4030H全自动二次元影像仪该仪器适用于以二维为主的应用领域，也能做三维辅助测量；在机械、模具、电子、仪表、五金、塑料等行业被广泛应用。

全自动二次元影像仪特点：1.整机一体化设计2. X、Y轴伺服控制，定位精度高、速度快3.主体材料结构采用花岗岩，仪器稳定性更好4.具有快速自动对焦、自动寻边、自动测量功能5.自主开发QMS3D软件，功能强大，可满足客户不同测量需求6. SPC数据处理分析，大批量治具测量7.程控恒流驱动式五环八区表面冷光光源，可适应复杂的工件测量

全自动二次元影像仪技术规格参数：

参数/机型	CS-3020H	CS-4030H
金属台尺寸（mm）	556*406	656*556
玻璃台尺寸（mm）	350*250	450*350
运动行程（mm）	300*200	400*300
仪器外形尺寸（mm）	91012651820	120017001800
仪器重量（kg）	500	600
X、Y、Z轴数显分辨力	0.5μm
X、Y示值误差	E1XY=(1.9＋L/100)μm (其中L为被测长度）
Z轴升降行程（mm）	200
传动形式	X、Y、Z轴均采用滚珠线杆传动轴的形式
摄像机	1/2"CCD摄像机
变倍镜头	0.7—4.5X
视频总倍率	23.5—148X
物方视场	11.1—1.7mm
电源	AC V 50/60Hz
功率	500W（不含计算机）
计算机	品牌计算机（标配）
