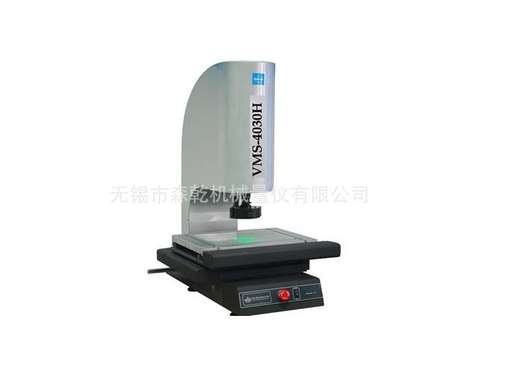

江苏万濠VMS-4030H全自动影像仪详细信息：

“江苏万濠VMS-4030H全自动影像仪”参数说明

认证：	CE	品牌：	万濠
操作方式：	鼠标自动控制	分辨率：	0.5μm
测量行程：	400*300	放大倍率：	0.7-4.5X
测量精度：	E1XY=（2.5+L/100）μm	外形尺寸：	970×670×940
型号：	VMS-4030H	规格：	VMS-4030H
商标：	万濠	包装：	木箱

“江苏万濠VMS-4030H全自动影像仪”详细介绍

产品信息：

自主开发QMS3D软件，可满足客户不同测量需求2.具有快速自动对焦、自动寻边，强大的编程和自动测量功能3.采用亚像素细分技术，提高边界分辨能力4.配置操纵手柄，亦可软件程控5. SPC数据处理分析，大批量治具测量6. X、Y、Z三轴伺服控制，定位精度高速度快，运行平稳7. 采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高8. 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量9. 可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷技术规格参数：

型号		VMS-2515H			VMS-3020H	VMS-4030H
工作台	金属台尺寸(mm)	450×280			500×330	606×466
	玻璃台尺寸(mm)	306×196			350×250	450×350
	运动行程(mm)	220×120			270×170	370×270
X、Y、Z数显分辨力		0.5μm
示值误差		E1XY=（2.5+L/100）μm(L为被测长度，单位：mm)
截面原点一致性误差(μm)		E0≤20 (Z轴升降行程每100mm)
外形尺寸（mm）		760×600×900			760×600×900	970×670×940
仪器重量（kg）		146			168	266
Z轴升降行程		150（可订购至300MM）
仪器配件		1X 镜筒（标配）		0.5X 镜筒（选配）		工作距离（mm）
变倍镜头		0.7-4.5X		0.7-4.5X
附加镜		视频倍率	物方视场(mm)	视频倍率	物方视场(mm)
0.5X（选配）		10-64X	22-3.4	5-32X	44-6.8	175
1X（标配）		X	11.1-1.7	10-64X	22-3.4	92
2X（选配）		X	5.5-0.9	X	11.1-1.7	36
品牌电脑（标配）、操纵杆（标配）
影像系统		1/2”彩色CCD摄像机；变倍镜头：品牌变倍镜头（选购件）
		变倍镜头倍率：0.7X~4.5X；视频倍率：20~128X（19.5”显示器，分辨率1440*900）
		物方视场：11.1mm~1.7m
电源：AC V 50/60Hz. 功率：250W (不包含电脑)
