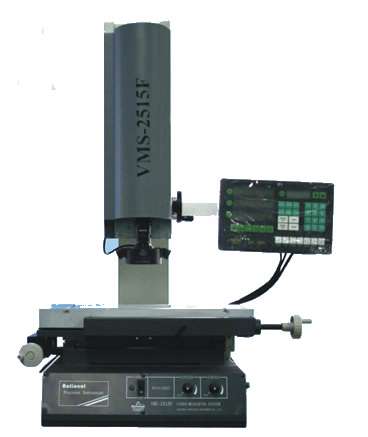

所属目录：影像仪 搜索关键字：江苏万濠授权VMS-2515F影像仪 信息简介：江苏万濠授权VMS-2515F影像仪
|
|
|
“江苏万濠授权VMS-2515F影像仪”参数说明
| 认证： |
CE |
品牌： |
万濠 |
| 操作方式： |
鼠标自动控制 |
分辨率： |
0.5μm |
| 测量行程： |
300*200 |
放大倍率： |
23.5X--148X |
| 测量精度： |
(3+L/75) μm |
外形尺寸： |
760*600*900 |
| 型号： |
VMS-2515F |
规格： |
VMS-2515F |
| 商标： |
万濠 |
包装： |
木箱 |
“江苏万濠授权VMS-2515F影像仪”详细介绍
| F型影像仪系列 |
| 产品用途 |
| 该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。 |
| 产品特点 |
| 仪器具体多种数剧处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D/QIM3008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统. |
| 技术规格参数 |
| 仪器型号 |
VMS-1510F |
VMS-2010F |
VMS-2515F |
VMS-3020F |
VMS-4030F |
| 工作台 |
金属台尺寸(mm) |
354×228 |
404×228 |
450×280 |
500×330 |
606×466 |
| 玻璃台尺寸(mm) |
210×160 |
260×160 |
306×196 |
350×250 |
450×350 |
| 运动行程(mm) |
150×100 |
200×100 |
250×150 |
300×200 |
400×300 |
| 仪器重量（kg） |
100 |
110 |
120 |
140 |
240 |
| 外型尺寸长*宽*高(mm) |
540*560*850 |
540*560*850 |
760*600*900 |
760*600*900 |
970*670*940 |
| 工作距离 |
108 mm |
| Z轴升降行程 |
150 mm |
| X、Y、Z数显解析度 |
0.5μm |
| X、Y坐标示值误差 |
(3+L/75) μm (L为被测长度，单位：mm) |
| 影像系统 |
摄像机 |
彩色1/2〞CCD摄像机 |
| 变倍镜头 |
变倍镜头/带同轴光变倍镜头（二选一） |
| 变倍物镜倍率 |
0.7X--4.5X |
| 物方视场 |
8.1mm--1.3mm (物方视场为对角线的长度) |
| 视频倍率 |
23.5X--148X |
| 表面光源与透射光源均用LED，亮度可调 |
| 电 源 |
100V（AC）-220V（AC） 50/60Hz |
| 功 率 |
50W（不包含电脑） |
| 测量与瞄准系统 |
VMS-F/Ⅰ(选)基本型 |
十字线产生器/DC3000/微型打印机(选购) |
| VMS-F/Ⅱ(选)快捷型 |
QIM3008/USB-302/客户自备电脑 |
| VMS-F/Ⅳ(选)增强型 |
QIM3008/标准球/USB-303/M3D-MB软件/RENISHAE简易测头/电脑(选配)17寸显示器 |
| 仪器配件 |
| 仪器配件 |
1X镜筒(标配) |
0.5X镜筒(选配) |
工作距离 |
| 变倍镜头 |
0.7X~4.5X |
0.7X~4.5X |
mm |
| 附加镜 |
视频倍率 |
物方视场(mm) |
视频倍率 |
物方视场(mm) |
|
| 0.5X(选配) |
11.8X--74X |
22--3.4 |
5.9X--37X |
44--6.8 |
175 |
| 1X(标配) |
23.5X--148X |
11.1--1.7 |
11.8X--74X |
22--3.4 |
92 |
| 2X(选配) |
47X--296X |
5.5--0.9 |
23.5X--148X |
11.1--1.3 |
36 |
| 建议放置台: 载重需要 ≥350kg,尺寸(长宽X高)1000*600*500(mm) |
|
|
